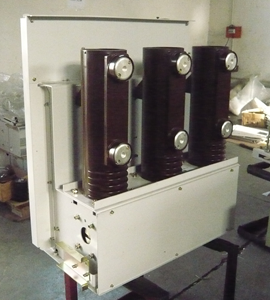

VNRM-12K型系列高压永磁真空断路器是南瑞电气自主研究开发并生产的快速合闸、快速分闸永磁断路器，拥有独立的知识产权。该产品采用三相独立的永磁操作机构实现断路器的合分闸过程。它既可用于固定安装单元，也可配置专用推进机构，组成手车单元使用。产品符合GB1984-2014《交流高压断路器》、JB3855-1996《3.6-40.5kV户内交流高压真空断路器》、DL403-2000《12kV-40.5kV高压真空断路器订货技术条件》及IEC56.694等标准的规定。

VNRM-12型高压永磁真空断路器具有智能化、高可靠、寿命长、免维护等特点，使用时对周围环境无污染，是绿色环保产品。断路器的主回路可分为固封极柱型和绝缘筒型，真空灭弧室封闭在环氧密闭腔体里，使灭弧室不受外部粉尘等环境的影响。适用于城网、农网、矿山、石化、水泥、钢铁、冶金、纺织、铁道等等电网建设和改造工程中，尤其适用于频繁操作和对短路开断操作次数有一定要求的场合。

VNRM-12永磁机构具有以下主要优点：

1、提高真空断路器整体机械性能，机构零部件减少90%，使之能适应频繁开断和长寿命使用的要求，永磁机构的机械寿命高于10万次。

 2、相比传统操动机构，无须机械脱、锁扣装置，零部件数量大为减少，工作时仅有一个运动部件，故障率极低，可实现少维护。

3、操动机构的性能与灭弧室开断、关合特性相吻合，延长真空灭弧室的使用寿命。

4、采用高可靠的单稳态操作机构设计。通过分、合闸控制线圈产生的电磁力控制分、合闸操作，合闸位置均采用永磁保持，分闸位置采用分闸弹簧保持，避免了双稳态分闸时的中间停顿状态。

5、手动分闸与电动分闸速度相同，能够可靠开断短路电流。

6、机构内有大容量储能电容，既解决了合、分闸时需要大功率能量的问题，又实现了产品的交直流储能或控制操作。

7、可靠的永磁控制模块可耐受雷击、电涌等严酷条件，并具有防跳功能，且该防跳与微机保护的防跳不冲突。

VNRM-12K永磁真空断路器产品技术参数表

VNRM-12K永磁真空断路器产品机械特性参数表
