永磁机的优点与原理

• 本文来源：www.bjnanrui.com         责任编辑：南瑞电气        发布时间：2019-08-13 15:15:54

• 1、永磁机构的优点与分类


  宝鸡南瑞电气永磁机的性能与真空断路器很好配合，而且其零部件少、结构简单、可靠性高、寿命长（机械寿命长达10万次）、免维护、可用电子软件控制。永磁机构按照在分闸操作时的不同，可分为单稳态永磁机构和双稳态永磁机构；按线圈的使用数目的不同，分为双线圈永磁机构和单线圈永磁机构。

  2、永磁机构的结构

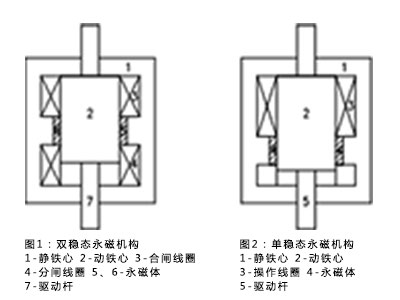

  一般来讲，永磁机构主要由以下零件组成：图1所示为双稳态永磁机构，图2为单稳态永磁机构。



  3、双稳态永磁机构原理

  如图1所示，当永磁机构处于合闸位置时，在分闸线圈中通以直流电流，该电流所产生的磁场使动铁心所受的吸力减小，当此电流增大到一定值时，动铁心所受的吸力之和小于动铁心上的机械负载，此时动铁心向下运动。动铁心向下运动过程中，上端的磁阻增大，下端的磁阻减小。静铁心的上磁极对动铁心的吸力减小，下磁极对动铁心的吸力增大。动铁心向下的合力增大，使动铁心加速向下运动。这一过程一直持续到分闸动作结束为止。此时，永磁机构在永磁体磁力的作用下，一直保持在分闸位置。

  合闸过程与分闸过程正好相反：在合闸线圈中通电，线圈电流在下部间隙中产生反磁场，动铁心上受到的总吸力减小，当吸力小于动铁心上的机械负荷时动铁心向上运动，最后达到合闸位置，合闸过程结束。在永磁体磁力的作用下，永磁机构保持在合闸位置。

  4、单稳态永磁机构原理

  如图2所示，当永磁机构处于合闸位置时，在永磁体磁力作用下，动铁心保持在上端。分闸时，在操作线圈中通以特定方向的电流，该电流在动铁心上端产生与永磁体磁场相反方向的磁场，使动铁心受到的磁吸力减小，当动铁心向上的合力小于弹簧的拉力时，动铁心向下运动，实现永磁机构的分闸。当永磁机构处于分闸位置时，在操作线圈中通以与分闸操作时方向相反的电流。这一电流在静铁心上部产生与永磁体磁场方向相同的磁场，在动铁心下部产生与永磁体磁场方向相反的磁场，使动铁心下端所受的磁吸力减小，当操作电流增大到一定值时，向上的电磁合力大于下端的吸力与弹簧的反力，动铁心便向上运动，实现合闸，并给分闸弹簧储能。
